Zavedení
Mutiport Way Ball Valves jsou kulové ventily, které řídí tok média přes tří{0}}nebo čtyř{1}}cestnou strukturu toku a používají se v potrubních systémech, které vyžadují více-přepínání cest.
Specifikace
|
Specifikace |
Podrobnosti |
|
Model |
3cestný P30A / 4cestný P40A NEBO OEM |
|
Konstrukce |
Přírubové dělené tělo se 3 nebo 4 porty |
|
Velikost |
1/2" – 10" (DN15-DN250) |
|
Hodnocení tlaku |
PN16-40 / ANSI 150-300 |
|
Spojení |
RF příruba nebo jiná na vyžádání; Kompatibilní s ASME B16.5 |
|
Materiály |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
Sedadla |
Měkké nebo kovové sedlo |
|
Montážní podložka pro pohon |
ISO 5211 |
|
Pracovní teplota |
-196 stupňů až +400 stupňů |
|
Návrhové standardy |
Tváří v tvář: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Obložení příruby |
RF podle EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Vrtání příruby |
Metrické otvory podle EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Třída těsnosti |
API 598 Cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208 |
|
Konstrukce stonku |
Proti vyfouknutí- |
Vlastnosti

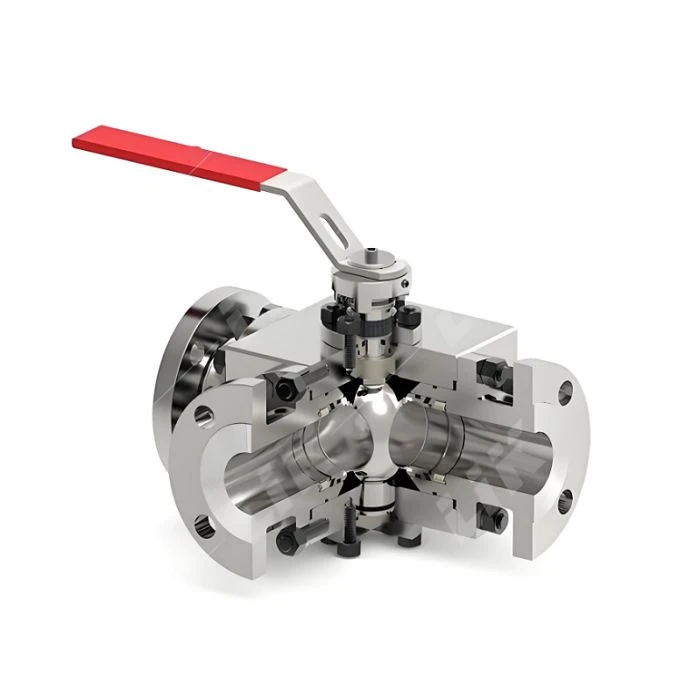

Pevná cesta přepínání toku:Vnitřní kanály (ve tvaru L - nebo T -) koule určují konektivitu a pozice otevření a zavření odpovídají jasné dráze toku. Spínací logika je přímo definována strukturou a nevyžaduje žádné další blokovací řízení.
Centralizovaná kontrola úniku:Vícecestné{0}}funkce je dokončena v rámci jednoho těla ventilu. Těsnící plocha je soustředěna v kontaktní oblasti mezi kuličkou a sedlem ventilu. Uzavřený stav splňuje požadavky API 598 třídy A a EN 12266-1, což snižuje únikové cesty způsobené více přípojnými body.

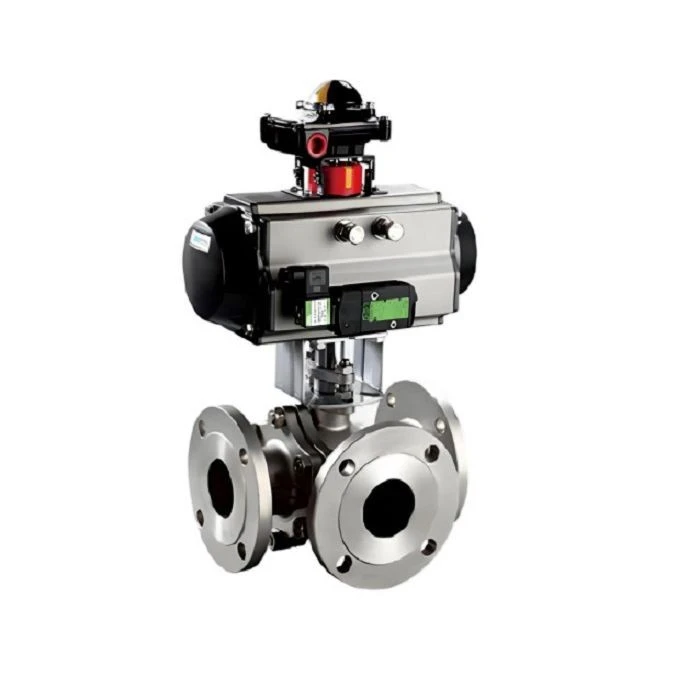

Jednotný pohon pohonu:Horní rozhraní tělesa ventilu odpovídá ISO 5211. Přepínání mezi více průtokovými kanály je dosaženo jediným ovladačem, který řídí rotaci koule, což eliminuje potřebu vícenásobného propojení ovladače.
Aplikace
Petrochemický průmysl:Používá se pro distribuci médií nebo přepínání mezi více procesními potrubími, což umožňuje konverzi různých procesních cest.
Úprava vody:Používá se pro přepínání směru toku a řízení distribuce mezi přítokem/odtokem nebo více nádržemi.
Farmaceutické a čisté chemikálie:Používá se ve více-dávkových nebo více{1}}formulačních systémech k dosažení přepínání a izolace různých cest médií.
Energetické a průmyslové systémy:Používá se v chladicí vodě nebo pomocných systémech k dosažení řízení odklonu a reverzace kapaliny.
